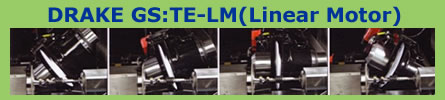

ご紹介！！　Drake（米国）社製、ネジ研削機、Model GS：TE−LM

ドレイク社は、旧エキセロのネジ研削盤の約10年そこそこで既に650台の
オーバーホール並びにレトロフィットをこなし、すっかり実力も付き、
これぞ顧客の望む新しい発想のネジ研と言う機種を開発。
ここに、その特長をご紹介致します。

180度旋廻駆動砥石で広範囲な用途のネジ、スプライン、キー溝、リング等々の
研削をこの1台で解決！

Drakeの研削技術のすべてをこの1台に終結しました。
最先端の技術を駆使し、広範囲な用途に対応し、操作も大変シンプル。
熟練した機械オペレーターでなくても、操作可能です。
DrakeはこのGS：TS−LMの高い技術で国際的な競争力を約束します。

【DRAKE独自の最新デザインと研削技術】

＊親ネジ方式ではなく、リニアモータの採用によって、充分な加速度と少ないパーツ
　 によるメインテナンスの必要性の低減化を実現。

＊静的、動的共に高い剛性を維持し、最新の超砥粒砥石の使用を可能にした。

＊180度駆動砥石旋廻機能

＊ワーク軸上に組み込まれた大径砥石で機械軸を使った砥石成形。

＊世界的に通用する高精度10分の1ミクロンフィードバック。

＊Drake Smart Spindle技術により、自動バランス、タッチドレシング、
　ワーク形状 位置測定を実現。

＊Built-in Part Smartプログラミングシステムにより、プログラム作成の知識は
　 必要なく、 メニューに沿った入力により、パーツ加工や段取り替えなどを簡単にできます。

＊Drake Smart Form技術は、螺旋軌道干渉と非螺旋研削用修正された砥石形状を
　自動的に 創成し研削、また、標準形状砥石で要求されるワーク形状寸法を加工する
　ためのパラメーターの計算を行います。

＊鉱物充填鋳物ポリマーベースにより、優れた耐熱性能と振動吸収を実現。

＊信頼度の高い最新型ポリマーベースにより、優れた耐熱性能と振動吸収を実現。

＊セル方式の環境での作業に対応するため、無駄な部品を省き、クリーンで人間工学的
　デザインとコンパクトな設置面積を実現しました。

＊標準ワーク加工サイズ：最大切削長さ350mm×最大径150mm
　これ以上のサイズは別途打合せ、3メーターまでは可能。
