1946年に米国ミネアポリス市に創立されたプロフェッショナル・インスツルメント社 （通称PI社）は、世界で有数の高精度エアー・ベアリング・スピンドルの専門メーカーです。各種のエアー・ベアリング・スピンドルを供給する事で、超精密加工や超精密測定の分野に今日まで多大の貢献をしてきました。その製品の代表格こそが、Block-HeadR”（ブロックヘッド）という、ユニークな短小角形の外観構造を持つ４”及び１０”サイズの万能エアー・ベアリング・スピンドルです。PI社の技術は、超精密加工や測定の分野にとどまる物ではありません。アポロ計画の一貫として製作された宇宙船シュミレーターに使用した、直径430mmの球状ベアリングや、天体望遠鏡として使用される直径6ｍ、重量7ｔもの水銀液体反射鏡を正確に回転させるための、大型エアー・ベアリングスピンドルなどにも、幅広く利用されています。我が国にも、光学系機器メーカーを筆頭とする超精密加工工業界に数多くの同社製エアー・ベアリング・スピンドルが納入されており、何れも高い評価を得ております。
BLOCK-HEAD® エアベアリングスピンドルは、独特な形状、小型で丸及び角型、の外観を有しており全速度領域で安定してご使用頂ける世界最高のエアベアリングスピンドルです。高精度と高剛性を兼ね備え超精密加工、光学レンズの表面仕上げ加工などにもご活用いただけます。PI社独特のエアー膜補正方法が採用されており、この種のスピンドルの中で最も堅牢なエアーベアリング構造を有しております。また、クラッシュしたり錆びてしまった場合でも新品の6割程度の費用で修理することが可能です。

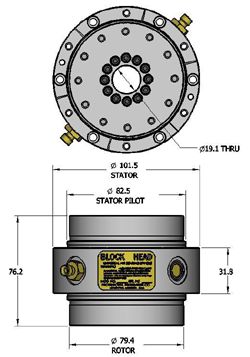

円筒形 3”サイズ（ローター穴経19mm）→詳しい仕様はこちら

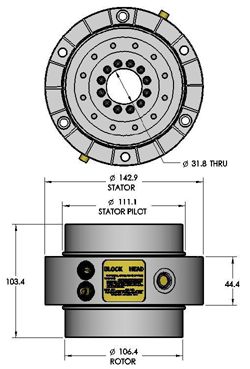

円筒形 4”サイズ（ローター穴経31mm）→詳しい仕様はこちら

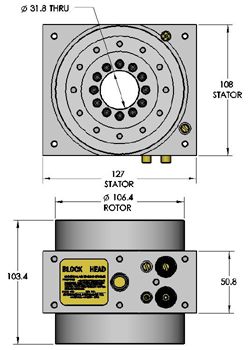

角形 4”サイズ（ローター穴経31mm）→詳しい仕様はこちら

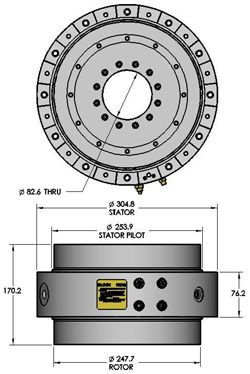

円筒形 10”サイズ（ローター穴経82mm）→詳しい仕様はこちら

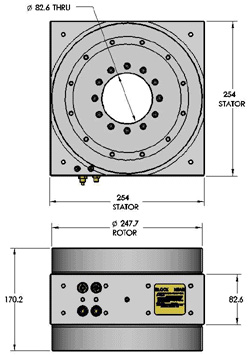

角形 10”サイズ（ローター穴経82mm）→詳しい仕様はこちら

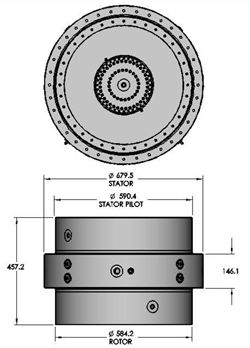

円筒形 23”サイズ→詳しい仕様はこちら

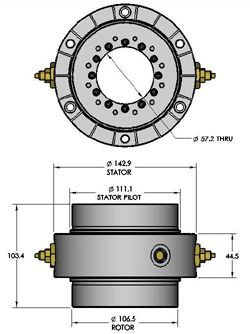

円筒形 4”サイズ（ローター穴経57mm）→詳しい仕様はこちら

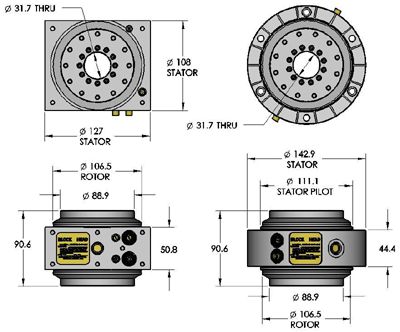

円筒形 4”サイズ（ローター穴経31mm）厚み90mm→詳しい仕様はこちら

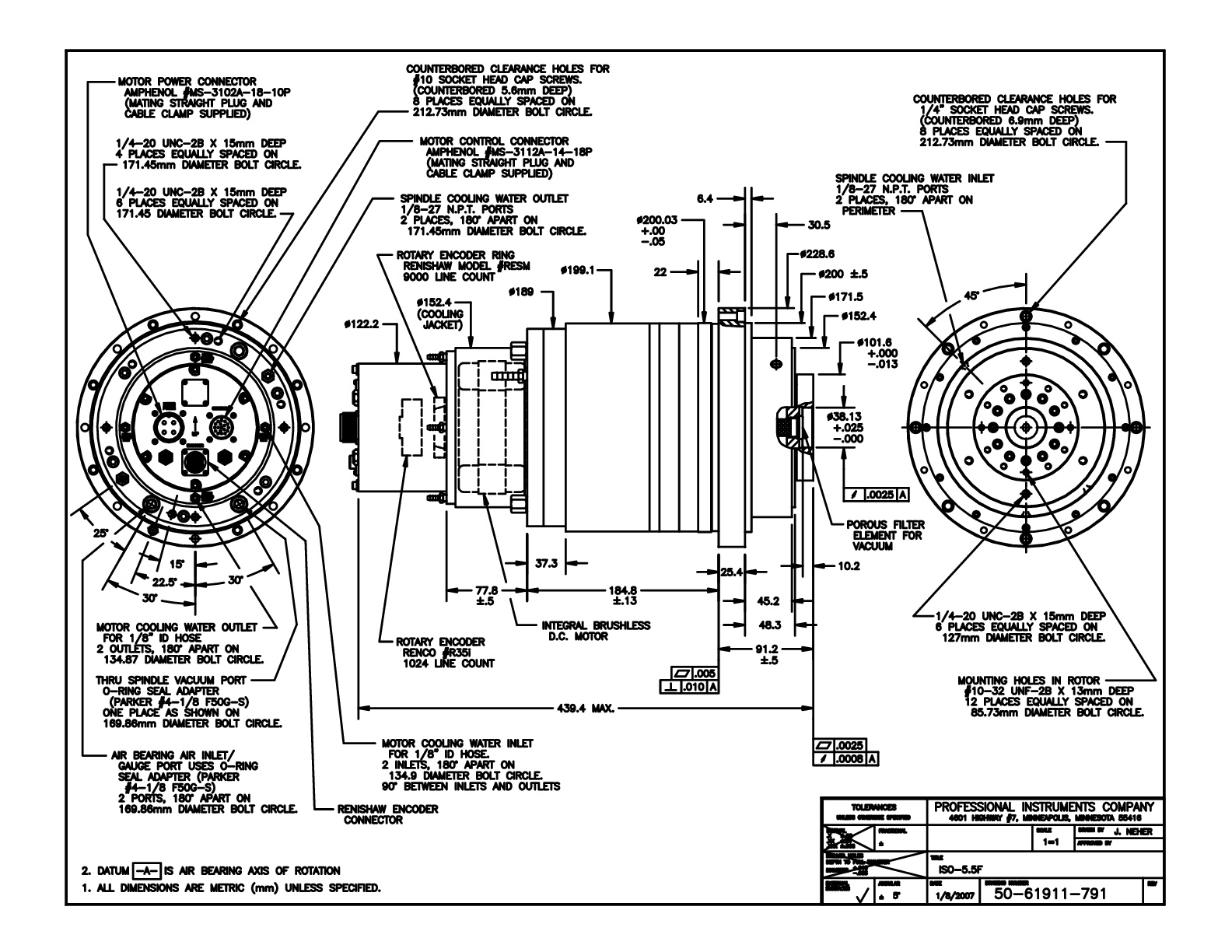

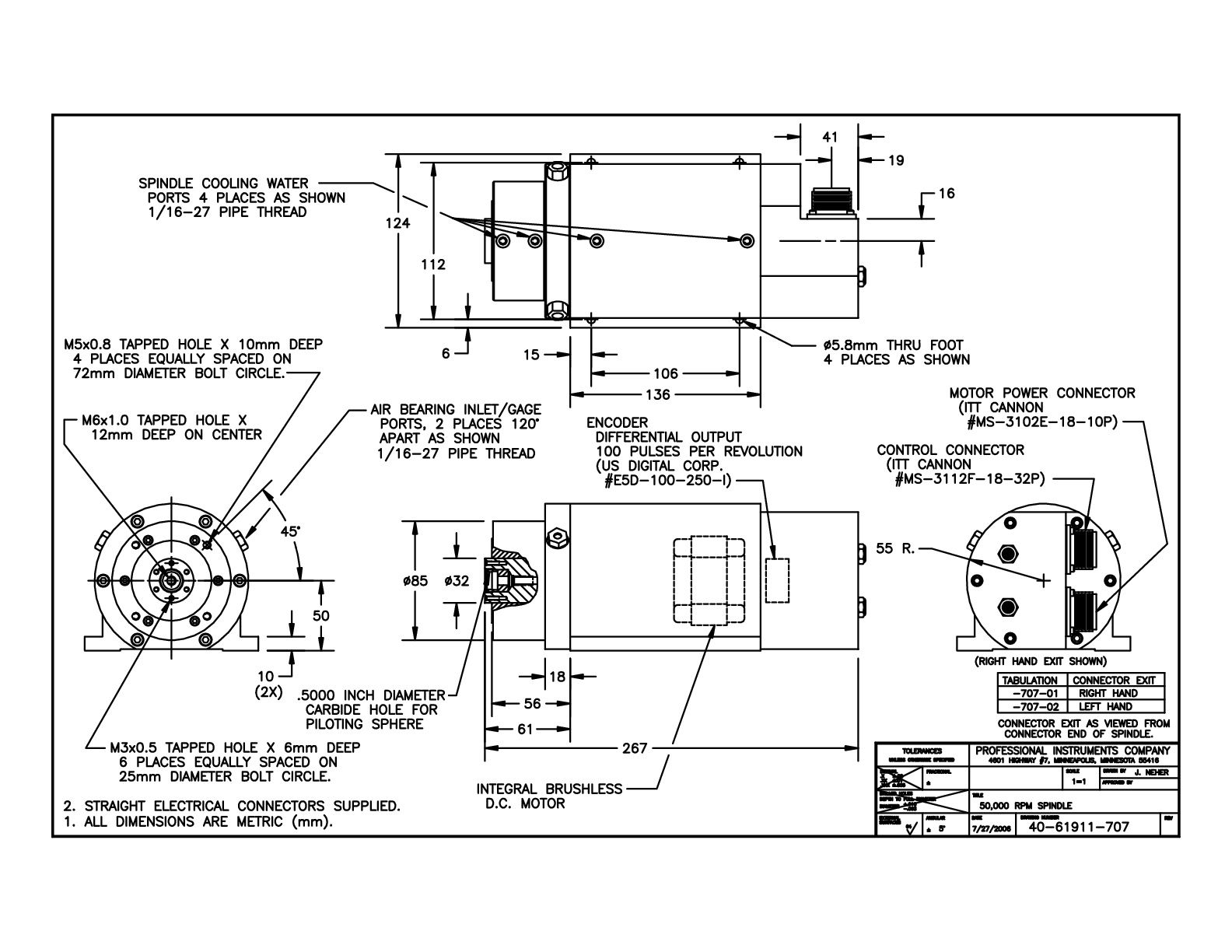

ISO型は強力高速ブラシレスDCモーター(6,000～60,000min-1)を組み込んだビルトインタイプのエアベアリングスピンドルです。モーター部とベアリング部には水冷ジャケットを備えております。運動誤差は25.4 nm 以下を実現しており、各種研削盤の砥石ヘッドや非球面加工機、光学素子用金型などの超精密加工機に数多く利用されております。
ビルトインタイプ10,000rpm→詳しい仕様はこちら
ビルトインタイプ60,000rpm→詳しい仕様はこちら
ビルトインタイプ0-500rpmFOR AEROSPACE APPLICATIONS,
LARGE TURNING MACHINE WITH ROTARY WORK SPINDLS
